宣恩县疾控中心标准化实验室设计建设

专业合规·安全赋能｜宣恩县疾控中心标准化实验室设计建设方案

一、项目总体规划原则

实行土建、实验室专项工程分离建设，实验室专项工程整体分包，独立完成设计、招标、施工、验收全流程。

二、设计单位准入要求

国内疾控实验室无专属设计资质，合作单位需满足：

1.资质：具备净化、电子智能化、建筑装饰专项设计资质；

2.业绩：拥有县域疾控全品类实验室设计落地案例，熟悉BSL-2、PCR、理化等实验室建设规范；

3.能力：可属地化定制设计，对接卫健、消防、环保多部门报审，图纸合规可落地。

三、建筑层高与室内净高标准

固定建筑层高后上移技术夹层，最大化保障实验净高，图纸需标注精准净高数值：

•净化、压差类实验室：净高2.5m-2.7m

•常规实验室：净高2.7m-3.0m

四、楼层功能分区布局

遵循低风险至高风险、废气顺流排布原则，楼宇自下而上布局：一楼临检→二楼微生物→三楼理化→四楼病媒/毒理。

五、开间模数、进深及走廊参数

1、房间尺寸

•常规实验室：开间3.5-4.0m，进深6.0-9.0m；

•化学中心实验室：开间7-8m，适配中央台+边台，双侧连通辅助用房，打造一体化作业单元。

2、走廊宽度

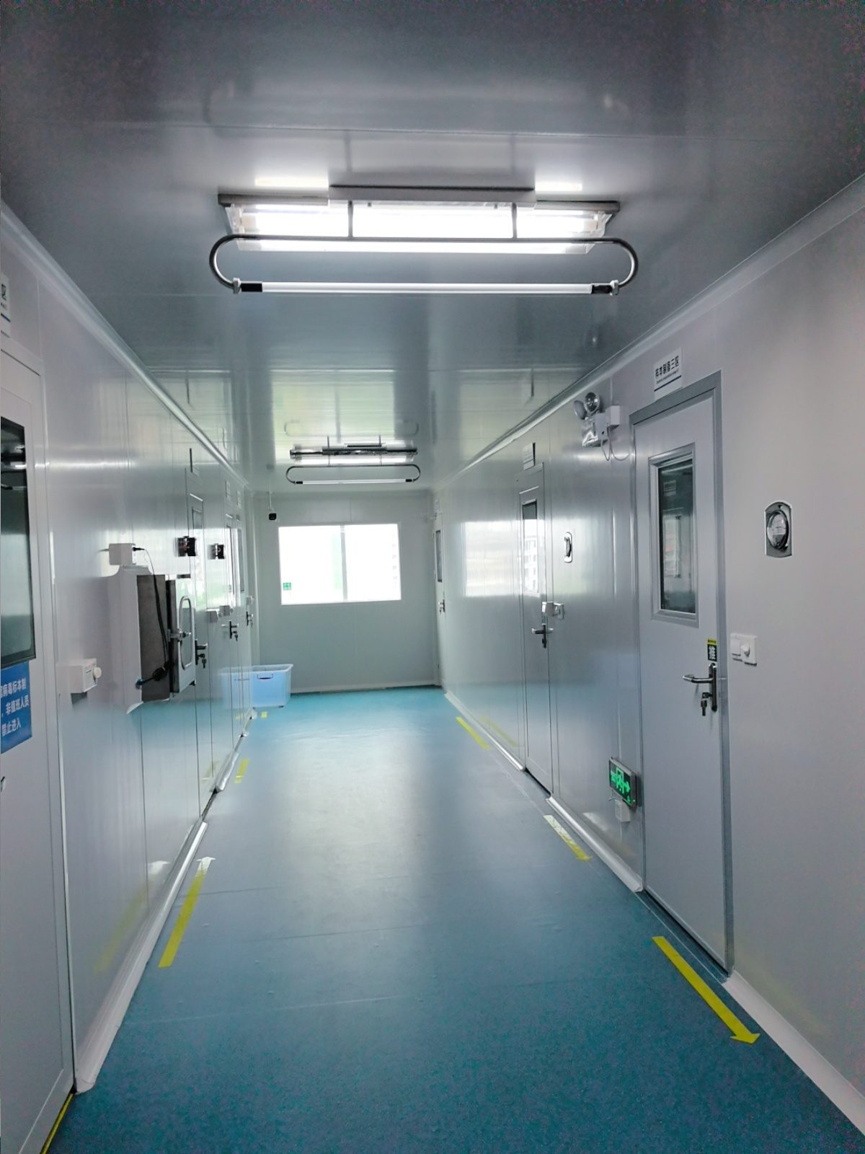

摒弃国标1.6-2.0m标准，项目优化走廊净宽2.0-2.2m，适配大型仪器转运、消防疏散。

六、隔墙、地面、吊顶选材

1、隔墙

•高危用房（气瓶室、试剂室、灭菌室等）：实心实体防火墙；

•普通实验室：优先岩棉玻镁夹芯彩钢板，备选钢化玻璃、铝制隔断。

2、地面

•理化、微生物消毒区：防腐耐磨实验地砖；

•普通实验区：优选PVC/橡胶地板，备选环氧自流平。

3、吊顶

•洁净、负压、生物安全实验室：岩棉双玻镁彩钢板密闭吊顶；

•办公辅助区：矿棉板、铝扣板吊顶。

七、门窗及观察窗设计

1、房门规范

1.大型设备间：子母门带观察窗；常规实验室：1.1-1.2m不对称双开门；

2.洁净、BSL-2实验室：预留隐蔽设备进出通道；

3.高危用房：房门统一外开，满足逃生要求。

2、外窗+观察窗

•洁净无菌房间：外窗全密闭；普通用房：最大化开窗自然通风；

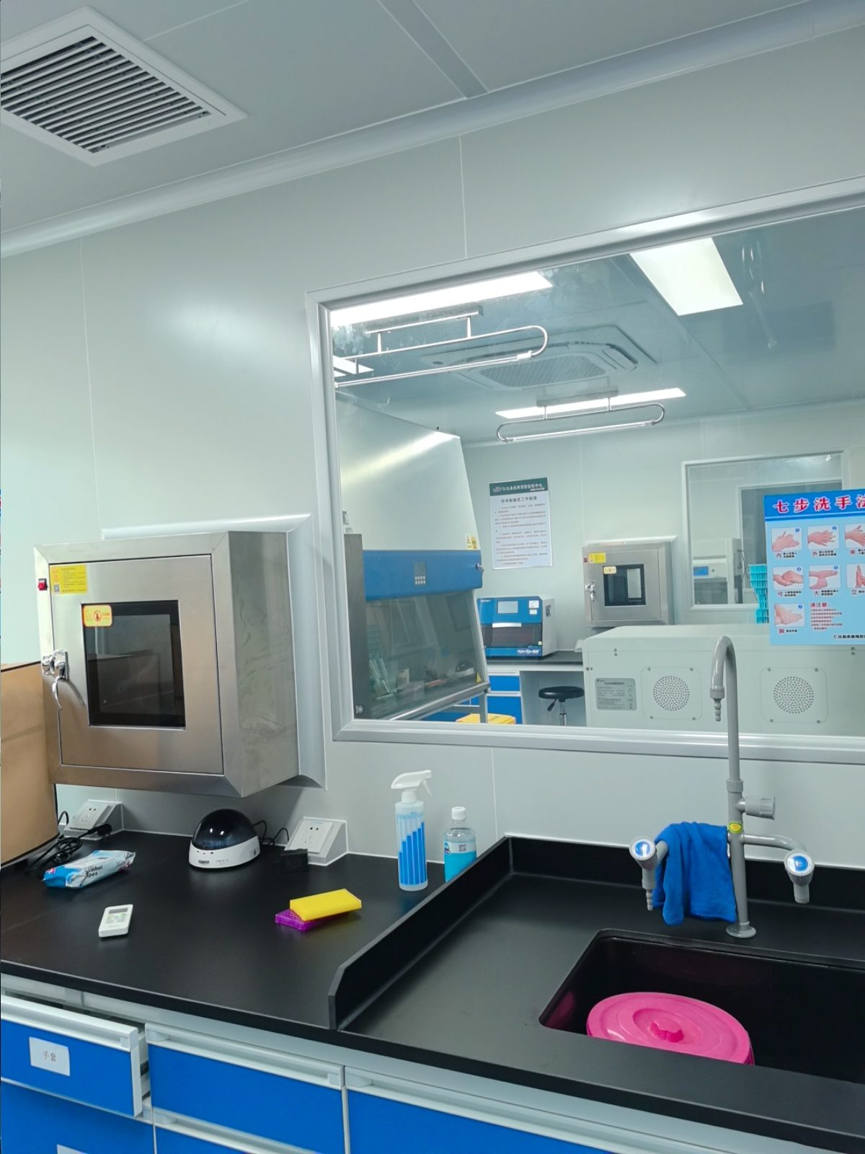

•全域统一规格钢化玻璃观察窗，方便巡检参观。

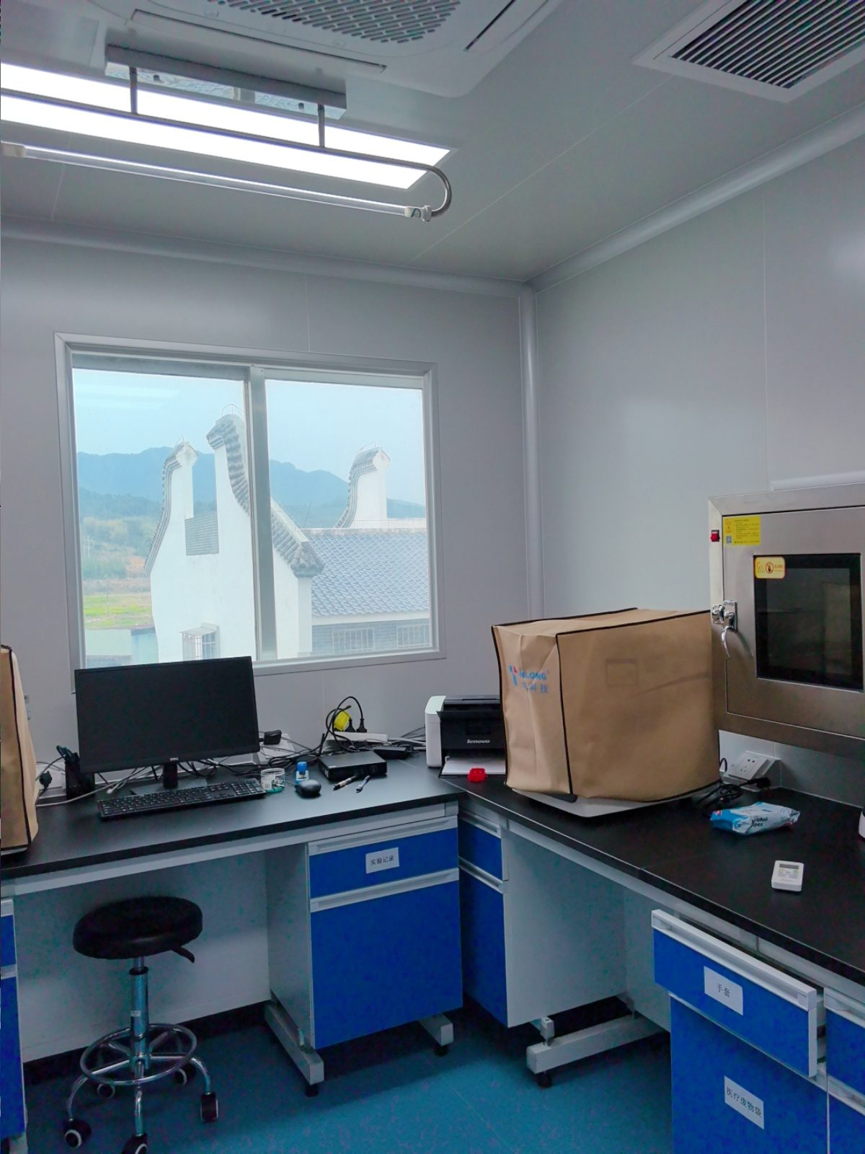

八、实验台柜配置标准

1.结构：钢木/铝木结构；常规尺寸：宽750mm、高820mm；

2.大型仪器台（ICP-AES）：台面加宽至850-900mm；

3.台面材质：通用台实心理化板；天平台、减震台专用大理石；

4.配套：临墙集成带空开防护电源插座，独立控电。

九、实验室专用电梯

合并货梯、污物梯功能，设置1台实验室专属电梯，节约造价能耗；轿厢适配大型设备转运，直达实验楼层、不停靠办公区，规避交叉污染，承担样品、废弃物、设备转运工作。

十、电路配电设计

1.办公用电、实验用电物理线路完全分离；

2.配电负荷按现有设备2倍预留，适配后期扩容；

3.精密仪器、菌毒种库房双路供电，配套自备发电机组应急供电；

4.桥架分层布线，每层设独立配电箱，方便检修管控。

十一、实验供气系统

选用智能防爆气瓶柜供气，气瓶室配套强制通风系统，气瓶柜自带气体泄漏声光报警装置，保障供气防爆安全。

十二、消防专项设计

实验室严禁喷淋过水灭火，优化方案：保留全域烟火感应报警系统，取消实验区喷淋装置；分区配置干粉、二氧化碳、卤代烷灭火器及消防砂；消防图纸必须报审属地消防部门批复后方可施工。

十三、给水及纯水供应

1.水压不足楼栋加装变频恒压供水设备；

2.临检、微生物室：集中式管道纯水供水；

3.理化实验室：分散单机纯水制备，避免管道二次污染。

十四、废水分类处置

废水分为：致病性微生物废水、有机溶剂废水、放射性废水、混合高危废水，四类废水独立管网分流。酸碱废水用PVC管、有机废水用陶瓷防渗管；采用化学+物理+生物综合工艺处理，排水方案报审生态环境局审批，达标排放。

十五、废气净化处理

全域预埋专用排风管道，楼顶布设废气喷淋净化塔，风机与循环水泵联动，实验废气统一收集处理后达标排放，禁止直排。

十六、通风空调系统

1.普通房间：墙体换气扇辅助通风；理化区加密通风柜、万向吸气罩，试剂库房开门感应排风；

2.排风硬性要求：通风柜一柜一机一独立风管，不共用风道、不借用消防风道；

3.空调：禁用互通式中央空调，单间用分体空调，连片实验区用变频多联机/风机盘管，杜绝交叉污染。

十七、净化等级与压差标准

1、洁净等级

•临检室：无净化要求；

•微生物室：消毒区周边7级、局部5级，其余7级；

•理化室：仅ICP-MS室6级净化，其余无要求。

2、压差参数

•常规洁净室对外压差：5-10Pa；

•PCR室：试剂/样品室+5~+10Pa正压，扩增/产物室-5~-10Pa负压；

•BSL-2、结核实验室：恒定负压，防范病原外溢。

十八、智能化配套建设

对标区域同级疾控智能化标准，预留扩容端口：全域布设弱电点位、重点区域高清监控、实验区分级电子门禁、新风压差温湿度一体化楼宇自控，适配公卫应急、生化反恐管控需求。

十九、精细化配套要点

全域配套密闭地漏、洗眼冲淋装置、380V动力电、防水插座、UPS备用电源、国标阻燃线缆、防雷接地、应急照明、防虫纱窗、阻燃窗帘、防腐水嘴、防静电接地等配套设施，保障实验室全功能使用。
